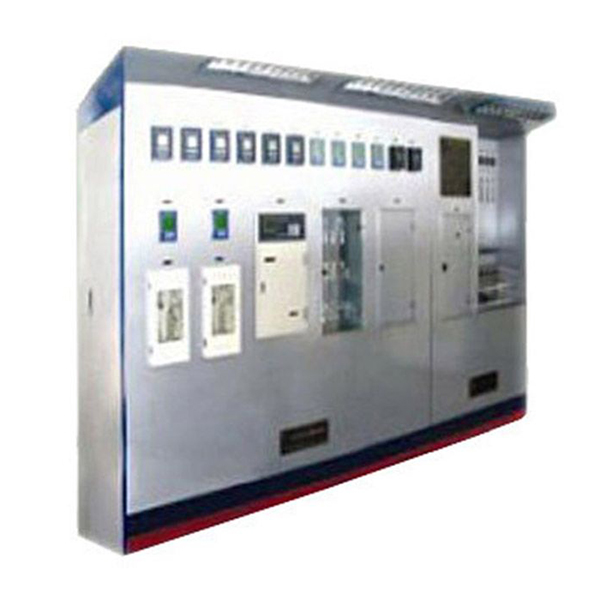

Sistem pengambilan sampel dan analisis uap dan air untuk pembangkit listrik

Sistem pengambilan sampel uap dan air ini terutama digunakan untuk pengambilan sampel dan pengujian berkelanjutan terhadap sampel uap air di pembangkit listrik tenaga panas dan sistem uap air bertekanan tinggi dan bersuhu tinggi lainnya. Sistem ini memastikan operasi yang stabil dari peralatan termal dan menyediakan sampel yang andal untuk analisis selanjutnya melalui proses pengambilan sampel yang akurat dan sistem pengendalian suhu yang baik. Perangkat ini memainkan peran penting dalam memastikan keandalan operasi peralatan dan mengoptimalkan manajemen, terutama dalam memastikan akurasi dan stabilitas sampel uap air.

Sistem pengambilan dan analisis sampel uap dan air Komponen struktural

1. Kerangka pendingin dan pengurang tekanan: digunakan untuk mendinginkan dan mengurangi tekanan uap air agar suhu dan tekanan uap air yang diambil sampelnya memenuhi persyaratan standar.
2. Rangka pengambilan sampel manual: menyediakan antarmuka pengambilan sampel untuk operasi manual, yang memudahkan staf dalam mengambil sampel.
3. Rak panel instrumen (perangkat termostat opsional): digunakan untuk memasang dan memelihara instrumen pengukuran atau peralatan pengendalian suhu yang relevan.

Prinsip Kerja

Sistem pengambilan sampel uap dan air menggunakan prinsip pendinginan dan pengurangan tekanan untuk memastikan bahwa sampel uap air yang diambil dikumpulkan pada suhu dan tekanan yang tepat. Dengan mengatur proses pengurangan suhu dan tekanan, hal ini menghindari kehilangan panas atau tekanan sampel selama proses pengambilan dan memastikan representativitas dan akurasi sampel.

Sistem pengambilan dan analisis sampel uap dan air Fitur peralatan

1. Pendinginan terlebih dahulu dan kemudian pengurangan tekanan: untuk memastikan sampel uap air memenuhi standar pengambilan sampel, dan menghindari perubahan sampel akibat suhu atau tekanan yang terlalu tinggi.
2. Katup tekanan tinggi: katup tekanan tinggi impor memiliki ketahanan yang kuat terhadap erosi, sehingga memperpanjang umur pakai.
3. Pelindung tekanan dua tahap: dilengkapi dengan pelindung tekanan dua tahap untuk memastikan keseragaman aliran sampel dan keamanan sistem.
4. Sistem termostat: sistem termostat terbuka, dapat mengontrol suhu air sampel secara stabil pada 25 °C ± 1 °C, untuk memastikan kestabilan sampel.
5. Sistem filtrasi air: melalui kombinasi filtrasi kasar dan halus, untuk mengurangi dampak kontaminan pada proses pengambilan sampel, perawatan sederhana dan mudah.

Sistem pengambilan dan analisis sampel uap dan air Parameter Kinerja

• Ketahanan suhu dan tekanan maksimum: Perangkat dapat menahan suhu dan tekanan hingga 560°C dan 32 MPa.
• Aliran keluar air sampel: 1000 hingga 3000 ml/menit.
• Tekanan keluaran: 0,2 hingga 0,5 MPa.
• Suhu keluaran: Suhu air sampel dikendalikan dalam rentang suhu air pendingin masuk t±2°C.
• Pelindungan kelembaban: Kelembaban dapat diatur secara bebas dalam rentang 0 hingga 99°C.
• Perlindungan tekanan: Katup keamanan diatur pada tekanan pembukaan 0,7 MPa.
