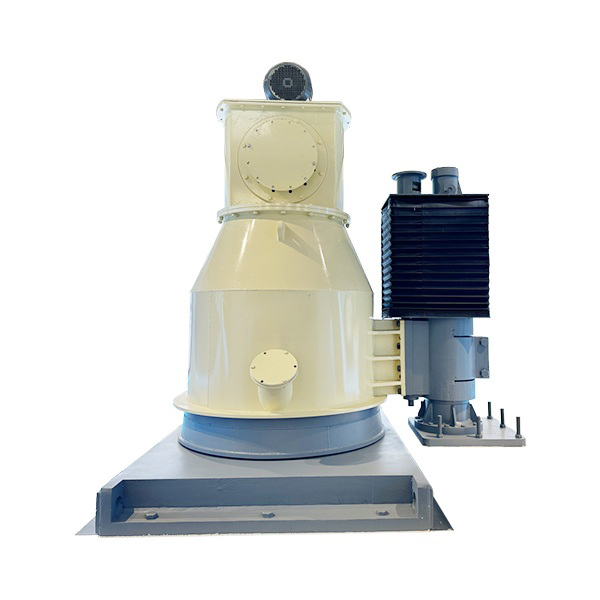

Mesin Raymond untuk penggilingan ultrahalus mineral nonlogam

Mesin Raymond Ultra-Halus: Solusi Penggilingan Generasi Baru

Akibat keterbatasan desain, mesin Raymond tradisional secara bertahap menunjukkan kelemahannya dalam hal pengendalian kehalusan, pemeliharaan peralatan, dan tingkat konsumsi energi. Untuk memenuhi standar baru industri bubuk ultra-halus saat ini terkait ukuran partikel produk, kapasitas produksi, dan persyaratan lingkungan, kami telah secara sistematis mengoptimalkan kelemahan model tradisional dan meluncurkan generasi baru mesin Raymond ultra-halus, yang mewujudkan pengolahan terintegrasi antara penghancuran, penggilingan, dan penghalusan ultra-halus.

Fitur Raymond Mill

• Struktur Kompak：Mesin ini menggunakan instalasi tipe tanah, sehingga tinggi badan mesin berkurang secara signifikan, hanya setengah dari tinggi mesin Raymond tradisional, sehingga menghemat ruang bangunan secara signifikan.
• Sistem Penyegelan Baru：Roller penggilingan menggunakan teknologi penyegelan baru yang bebas perawatan dan pelumasan, yang sepenuhnya mencegah debu masuk ke bantalan dan meningkatkan stabilitas serta umur pakai peralatan.
• Sistem Pemisahan Cerdas：Sistem penyaringan menggunakan desain gantung, yang dapat secara otomatis terangkat sesuai kondisi operasi, mengurangi getaran peralatan dan polusi suara.
• Penghancuran Inovatif：Desain kontak yang dioptimalkan antara rol penggiling berbentuk busur dan cincin penggiling diterapkan untuk memperpanjang waktu tinggal material di area penggilingan dan menghasilkan partikel yang lebih halus, dengan ukuran partikel produk akhir dapat mencapai 10μm.
• Optimasi Sistem：Operasi tertutup dengan tekanan negatif secara keseluruhan, pengendalian efektif terhadap tumpahan debu, lingkungan produksi yang bersih, dan konsentrasi emisi jauh di bawah standar nasional.

Keunggulan Raymond Mill

• Penghematan Pabrik：Peralatan secara keseluruhan berukuran kecil, mengurangi biaya konstruksi sipil, mudah untuk membangun baru atau memperluas proyek dengan cepat ke produksi.
• Perawatan Mudah：Struktur boom putar klasifikasi, tanpa alat angkat besar, ruang perawatan terbuka, sehingga sangat mengurangi kesulitan perawatan.
• Efisiensi Tinggi dan Hemat Energi：Teknologi inlet udara siklon tangensial intermediet, sehingga material di dalam ruang membentuk aliran vortex naik yang stabil, meningkatkan efisiensi klasifikasi, dan mengurangi konsumsi energi sistem.
• Kinerja Lingkungan yang Unggul：Operasi dengan tekanan negatif sepenuhnya, emisi debu ≤ 30 mg/m³, lingkungan workshop produksi sangat baik, sesuai atau bahkan melebihi standar lingkungan nasional.
• Ukuran Partikel Dapat Dikendalikan：Kekasaran produk akhir dapat disesuaikan secara fleksibel dalam rentang 5μm hingga 45μm, yang sangat sesuai dengan berbagai persyaratan bidang berbeda terhadap kekasaran bubuk.
• Fungsi All-in-One：Perangkat ini memiliki fungsi penggilingan kasar, penggilingan halus, dan pembuatan bubuk ultra-halus dalam satu unit, meningkatkan kompak dan efisiensi tata letak lini produksi.

Prinsip Kerja Raymond Mill

Operasi inti dari Raymond Mill ultra halus berasal dari prinsip penggilingan ayunan Raymond Mill tradisional. Mesin utama menggerakkan poros pusat untuk berputar melalui transmisi dua sabuk, dan ujung poros terhubung ke bingkai plum blossom, yang menahan beberapa perangkat penggilingan rol. Selama proses operasi, bingkai plum blossom menggerakkan rol penggiling untuk berputar di sekitar poros pusat, dan pada saat yang sama, di bawah pengaruh gaya sentrifugal, rol penggiling menekan permukaan cincin penggiling dan berputar.

Setelah bahan dimasukkan secara merata ke dalam ruang penggilingan melalui lubang pengumpanan, bahan tersebut dilemparkan secara sentrifugal ke cincin penggilingan dan dihancurkan menjadi bubuk halus oleh aksi ganda rol penggiling dan gesekan. Bubuk halus naik bersama aliran udara dan disaring oleh perangkat penyaringan, dan bubuk yang memenuhi persyaratan ukuran partikel dikirim ke kolektor siklon untuk dikumpulkan, sementara partikel kasar jatuh kembali ke ruang penggilingan untuk digiling ulang.

Desain inlet udara siklon tangensial membuat material tetap bergerak dalam pusaran stabil selama proses penghancuran dan penyaringan, yang memperkuat efek pemisahan kasar dan halus, sekaligus mengurangi beban kipas, sehingga secara signifikan meningkatkan efisiensi energi keseluruhan. Sistem keseluruhan berada dalam keadaan tekanan negatif tertutup, mencegah kebocoran debu, untuk memastikan operasi yang sesuai dengan standar lingkungan.

Area Aplikasi

• Pengolahan mineral non-logam: kalsit, kapur, talc, kaolin, barit, fluorit, grafit, bentonit, dan sebagainya.
• Industri metalurgi: oksida besi merah, bijih mangan, bijih besi, bijih tembaga, bijih fosfor, dan persiapan bubuk lainnya.
• Industri bahan bangunan: gipsum, keramik, bauksit, bahan baku kaca, bahan isolasi, dan penggilingan bahan baku lainnya.
• Industri kimia: karbida silikon, hidroksida kalsium, pupuk kimia, pupuk kompos, karbon aktif, dan pengolahan bahan lainnya.
• Bidang perlindungan lingkungan dan energi: abu terbang, gangue batu bara, batu bara bituminous, batu bara kokas, lignit, dan pemanfaatan kembali limbah padat serta pengembangan sumber daya.
• Bidang bahan baru: keramik ber kinerja tinggi, bahan elektronik, dan produksi bubuk pengisi fungsional.
