Pegas gelombang bertumpuk

Pegas gelombang bertumpuk seri KLR dengan stabilitas yang sangat baik

Pegas gelombang bertumpuk, yang juga dikenal sebagai pegas gelombang bertumpuk berlapis-lapis, merupakan jenis pegas gelombang bertumpuk (paralel).

Hubungi Kami
Deskripsi

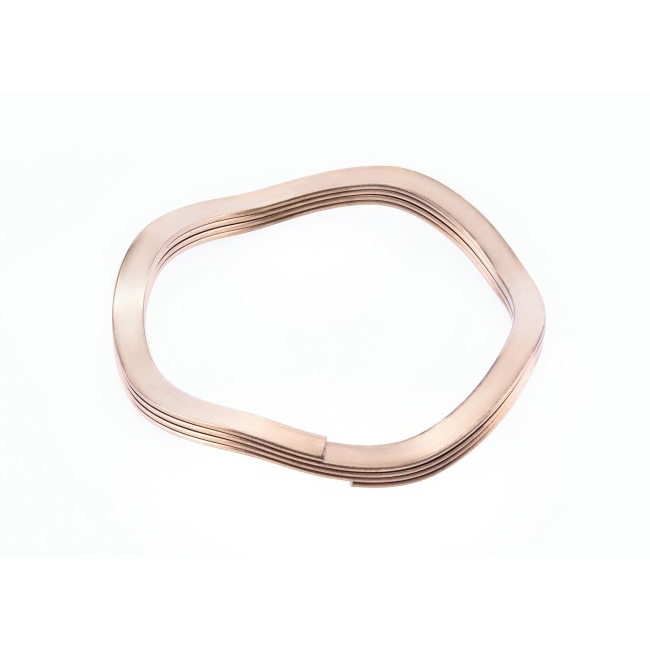

Pegas Gelombang Bertumpukadalah pegas berlapis-lapis ber kinerja tinggi yang dirancang untuk menghasilkan gaya yang besar dan karakteristik pegas yang presisi, terutama dalam aplikasi di mana ruang terbatas. Dengan struktur yang terdiri dari 3 hingga 5 gelombang gulungan aktif dan lapisan-lapisan yang bersentuhan langsung, pegas ini menghasilkan gaya yang proporsional dengan jumlah gulungan, menjadikannya pengganti ideal untuk pegas cakram dalam banyak skenario.

Fitur Utama & Manfaat

  • Desain Berlapis:Konfigurasi puncak bertumpuk memungkinkan permukaan bawah gulungan atas bersentuhan dengan permukaan atas gulungan bawah, memaksimalkan output gaya sambil mempertahankan karakteristik pegas yang presisi.
  • Output Gaya Tinggi:Gaya yang dihasilkan sebanding dengan jumlah total gulungan, memungkinkan pembangkitan gaya besar dalam ruang yang kompak.
  • Pilihan Bahan:Tersedia dalam berbagai bahan dan finishing, umumnya baja tahan karat untuk kekuatan tarik yang unggul, ketahanan lelah, ketahanan korosi, dan kinerja hingga 200°C.
  • Sifat Presisi:Menjaga konstanta pegas yang konsisten dan operasi yang andal bahkan dalam ruang aksial atau radial yang terbatas.
  • Ketahanan:Tahan korosi dan aus, memastikan umur pakai yang panjang dan penampilan yang stabil dalam lingkungan yang menuntut.

Aplikasi

  • Katup Pelepas Tekanan
  • Segel Permukaan
  • Kopling Geser
  • Pemuatan Bantalan:Menghilangkan getaran dan ketidakrataan bantalan, mengurangi kebisingan, dan meningkatkan kelancaran serta umur bantalan.
  • Konektor Listrik
  • Sistem mekanis kompak lainnya yang memerlukan gaya pegas presisi dan penggunaan ruang minimal

Pegas Gelombang Bertumpuk merupakan solusi optimal untuk menyediakan gaya tinggi, kontrol presisi, dan keandalan dalam instalasi kompak. Desain multi-lapis canggih dan opsi bahan yang kokoh membuatnya tak tergantikan untuk aplikasi kritis di bidang industri, otomotif, dan teknik listrik.

Parameter Teknis
Nomor Item Beroperasi pada
Diameter Lubang (mm)		 Diameter Poros Bebas
(mm)		 Beban (N) Tinggi Kerja (mm) Tinggi Bebas (mm) Kekakuan Pegas (N/mm)
KLR-0050-L2 12,7 9,02 62,3 1,47 2,62 55
KLR-0050-L3 12,7 9,02 95,68 1,68 2,84 82,4
KLR-0062-L2 15,88 11,3 89 1,5 2,92 62,5
KLR-0062-L3 15,88 11,3 133,5 1,73 3,15 93,6
KLR-0075-L2 19,05 13,28 124,6 1,83 3,58 71,2
KLR-0075-L3 19,05 13,28 186,9 2,08 3,84 106,8
KLR-0087-L2 22,23 15,88 142,4 1,88 3,38 95,2
KLR-0087-L3 22,23 15,88 213,6 2,18 3,68 142,8
KLR-0100-L2 25,4 18,82 160,2 1,88 4,83 54,3
KLR-0100-L3 25,4 18,82 240,3 2,18 5,13 81,4
KLR-0112-L2 28,58 20,5 178 2,34 4,17 96,6
KLR-0112-L3 28,58 20,5 267 2,69 4,52 145,1
KLR-0125-L2 31,75 23,39 195,8 2,39 4,19 108,9
KLR-0125-L3 31,75 23,39 293,7 2,79 4,6 163,3
KLR-0137-L2 34,93 26,24 213,6 2,39 5,16 77,4
KLR-0137-L3 34,93 26,24 320,4 2,79 5,56 115,9
KLR-0150-L2 38,1 28,85 231,4 2,44 5 90,5
KLR-0150-L3 38,1 28,85 347,1 2,9 5,46 135,6
KLR-0162-L2 41,28 31,72 249,2 2,44 6,1 68,1
KLR-0162-L3 41,28 31,72 373,8 2,9 6,55 102,2
KLR-0175-L2 44,45 35,31 267 2,44 4,04 166,4
KLR-0175-L3 44,45 35,31 400,5 2,9 4,5 249,6
KLR-0187-L2 47,63 38,28 284,8 2,44 4,6 131,3
KLR-0187-L3 47,63 38,28 427,2 2,9 5,05 196,9
KLR-0200-L2 50,8 41,3 302,6 2,97 4,11 262
KLR-0200-L3 50,8 41,3 453,9 3,58 4,72 392,9
KLR-0212-L2 53,98 44,27 320,4 2,97 4,47 213,2
KLR-0212-L3 53,98 44,27 480,6 3,58 5,08 319,7
KLR-0225-L2 57,15 47,32 338,2 2,97 4,9 175,7
KLR-0225-L3 57,15 47,32 507,3 3,58 5,51 263,6
KLR-0237-L2 60,33 49,89 356 2,97 5,18 160,1
KLR-0237-L3 60,33 49,89 534 3,58 5,79 240,3
KLR-0250-L2 63,5 51,92 373,8 2,97 5,33 158,7
KLR-0250-L3 63,5 51,92 560,7 3,58 5,94 238,2
KLR-0262-L2 66,68 54,84 391,6 2,97 5,87 134,6
KLR-0262-L3 66,68 54,84 587,4 3,58 6,48 202
KLR-0275-L2 69,85 57,94 409,4 3,53 5,21 242,2
KLR-0275-L3 69,85 57,94 614,1 4,29 5,97 363,3
KLR-0287-L2 73,03 61,01 427,2 3,53 5,59 208,6
KLR-0287-L3 73,03 61,01 640,8 4,29 6,35 312,7
KLR-0300-L2 76,2 63,98 445 3,53 5,99 180,8
KLR-0300-L3 76,2 63,98 667,5 4,29 6,76 271,3
KLR-0312-L2 79,38 66,8 462,8 3,53 6,45 157,9
KLR-0312-L3 79,38 66,8 694,2 4,29 7,21 236,6
KLR-0325-L2 82,55 67,87 480,6 3,53 6.12 185,3
KLR-0325-L3 82,55 67,87 720,9 4,29 6,88 277,9
KLR-0337-L2 85,73 70,89 498,4 3,53 6,58 163,1
KLR-0337-L3 85,73 70,89 747,6 4,29 7,34 244,5
KLR-0350-L2 88,9 73,86 516,2 3,53 7,11 144,2
KLR-0350-L3 88,9 73,86 774,3 4,29 7,87 216,3
KLR-0362-L2 92,08 76,86 534 3,53 7,7 128,1
KLR-0362-L3 92,08 76,86 801 4,29 8,46 192,2
KLR-0375-L2 95,25 79,78 551,8 3,53 8,36 114,5
KLR-0375-L3 95,25 79,78 827,7 4,29 9,12 171,7
KLR-0387-L2 98,43 82,68 569,6 3,53 9,07 102,6
KLR-0387-L3 98,43 82,68 854,4 4,29 9,83 153,8
KLR-0400-L2 101,6 86,94 587,4 3,53 5,49 301,5
KLR-0400-L3 101,6 86,94 881,1 4,29 6,25 452,2
