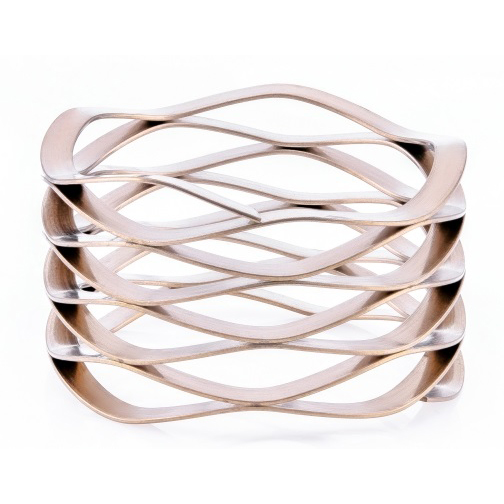

Pegas gelombang berputar ganda tanpa ujung pelat penahan

Pegas gelombang multi-putaran tanpa ujung pelat KM series

Pegas gelombang berputar ganda tanpa ujung pelat ditandai dengan tidak adanya gulungan penyangga di kedua ujungnya, tetapi terdiri dari pegas gelombang berlapis-lapis dengan puncak ke lembah, dengan jumlah lapisan total lebih dari satu.

Hubungi Kami
Deskripsi

Pegas Gelombang Multi-Putaran Tanpa Ujung Shimadalah pegas khusus yang dirancang untuk instalasi kompak dan aplikasi yang sensitif terhadap berat, menawarkan elastisitas dan dukungan superior dalam ruang terbatas. Setiap lapisan memiliki angka gelombang seperti 2,5, 3,5, atau 4,5, dengan lapisan atas dan bawah bersentuhan di puncak dan lembah, memaksimalkan efektivitas gulungan dan kompaknya pegas.

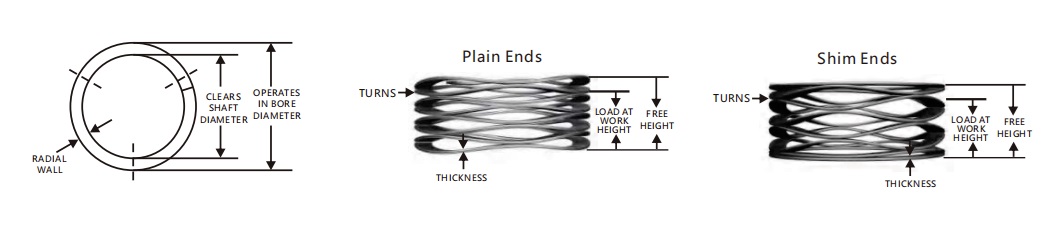

multi-turn wave springs with no shim ends

Pegas gelombang berputar ganda tanpa ujung pelat

Fitur Utama & Manfaat

  • Desain Tanpa Shim:Menghilangkan shim untuk pegas yang lebih kompak dan ringan, mengurangi kompleksitas struktural dan berat total.
  • Struktur Multi-Koil:Banyak lilitan pada pegas memberikan elastisitas yang lebih baik, kapasitas deformasi, dan dukungan efektif untuk kondisi operasi yang menuntut.
  • Pengikatan Gulungan yang Efisien:Jumlah gulungan efektif sama dengan jumlah total, dengan lapisan atas dan bawah bersentuhan langsung di puncak dan lembah gulungan untuk dukungan maksimal.
  • Pemilihan Bahan:Terbuat dari baja berkekuatan tinggi atau bahan paduan untuk memastikan ketahanan dan keandalan di bawah beban tinggi dan stres siklik.
  • Peredaman Getaran dan Benturan:Sangat efektif untuk beban siklik dan peredaman getaran, memperpanjang umur dan keandalan peralatan.

Aplikasi

  • Sistem dirgantara yang memerlukan pengurangan berat dan desain kompak
  • Mesin presisi dengan ruang pemasangan yang terbatas
  • Segel hidraulik dan motor listrik berteknologi tinggi
  • Peralatan otomotif dan mekanik umum untuk peredaman benturan dan getaran

Pegas Gelombang Multi-Putaran tanpa Ujung Shim merupakan pilihan optimal untuk lingkungan kritis di mana ruang dan berat menjadi prioritas utama. Desain canggih dan bahan berkinerja tinggi mereka memastikan elastisitas dan dukungan yang andal serta tahan lama untuk industri dirgantara, rekayasa presisi, dan bidang-bidang lain yang menuntut.

Parameter Teknis1
Nomor Item Beroperasi pada
Diameter Lubang (mm)		 Diameter Poros Bebas
(mm)		 Beban (N) Tinggi Kerja (mm) Tinggi Bebas (mm) Kekakuan Pegas (N/mm)
KM05-L1 5 3,5 5 1,14 1,84 7,14
KM05-L2 5 3,5 5 1,52 2,45 5,38
KM05-L3 5 3,5 5 1,91 3,06 4,35
M05-L4 5 3,5 5 2,26 3,68 3,52
KM05-L5 5 3,5 5 2,67 4.29 3,09
KM05-L6 5 3,5 5 3,02 4,9 2,66
KM05-L7 5 3,5 5 3,43 5,52 2,39
KM05-L8 5 3,5 5 4,14 6,74 1,92
KM05-L9 5 3,5 5 4,9 7,97 1,63
KM05-M1 5 3,5 10 1,14 1,89 13,33
KM05-M2 5 3,5 10 1,52 2,52 10
M05-M3 5 3,5 10 1,91 3,15 8,06
KM05-M4 5 3,5 10 2,26 3,78 6,58
KM05-M5 5 3,5 10 2,67 4,41 5,75
KM05-M6 5 3,5 10 3,02 5,04 4,95
KM05-M7 5 3,5 10 3,43 5,04 4,46
KM05-M8 5 3,5 10 4,14 6,93 3,58
KM05-M9 5 3,5 10 4,9 8,19 3,04
KM06-L1 6 4 6 0,61 1,52 6,59
KM06-L2 6 4 6 0,81 2,03 4,92
KM06-L3 6 4 6 1,02 2,54 3,95
KM06-L4 6 4 6 1,22 3,05 3.28
KM06-L5 6 4 6 1,42 3,56 2,8
KM06-L6 6 4 6 1,63 4,06 2,47
KM06-L7 6 4 6 1,83 4,57 2,19
KM06-L8 6 4 6 2,24 5,59 1,79
KM06-L9 6 4 6 2,64 6,6 1,52
KM06-M1 6 4 12 0,74 1,52 15,38
KM06-M2 6 4 12 0,97 2,03 11,32
KM06-M3 6 4 12 1,22 2,54 9,09
KM06-M4 6 4 12 1,47 3,05 7,59
KM06-M5 6 4 12 1,7 3,56 6,45
KM06-M6 6 4 12 1,96 4,06 5,71
KM06-M7 6 4 12 2,18 4,57 5,02
KM06-M8 6 4 12 2,69 5,59 4,14
KM06-M9 6 4 12 3,18 6,6 3,51
KM08-L1 8 5 15 1,7 2,82 13,39
KM08-L2 8 5 15 2,39 3,76 10,95
KM08-L3 8 5 15 2,74 4,7 7,65
KM08-L4 8 5 15 3,56 5,64 7,21
KM08-L5 8 5 15 4,01 6,58 5,84
KM08-L6 8 5 15 4,57 7,52 5,08
KM08-L7 8 5 15 5,26 8,46 4,69
M08-L8 8 5 15 6,35 10,34 3,76
KM08-L9 8 5 15 7,37 12.22 3,09
KM08-M1 8 5 30 1,78 2,82 28,85
KM08-M2 8 5 30 2,54 3,76 24,59
KM08-M3 8 5 30 3,05 4,7 18,18
KM08-M4 8 5 30 3,81 5,64 16,39
KM08-M5 8 5 30 4,32 6,58 13,27
KM08-M6 8 5 30 4,95 7,52 11,67
KM08-M7 8 5 30 5,59 8,46 10,45
KM08-M8 8 5 30 6,86 10,34 8,62
KM08-M9 8 5 30 7,87 12,22 6,9
KM10-L1 10 7 18 1,91 3,96 8,78
KM10-L2 10 7 18 2,54 5,28 6,57
KM10-L3 10 7 18 3,15 6,6 5,22
KM10-L4 10 7 18 3,78 7,92 4,35
KM10-L5 10 7 18 4,42 9,25 3,73
KM10-L6 10 7 18 5,05 10,57 3,26
KM10-L7 10 7 18 5,69 11,89 2,9
KM10-L8 10 7 18 6,32 13,21 2.61
KM10-L9 10 7 18 6,96 14,53 2,38
KM10-M1 10 7 35 2,03 3,96 18,13
KM10-M2 10 7 35 2,79 5,28 14,06
KM10-M3 10 7 35 3,56 6,6 11,51
KM10-M4 10 7 35 4,32 7,92 9,72
KM10-M5 10 7 35 5.08 9,25 8,39
KM10-M6 10 7 35 5,84 10,57 7,4
KM10-M7 10 7 35 6,6 11,89 6,62
KM10-M8 10 7 35 7,37 13,21 5,99
KM10-M9 10 7 35 8,13 14,53 5,47
KM12-L1 12 9 20 1,47 4,34 6,97
KM12-L2 12 9 20 1,98 5,79 5,25
KM12-L3 12 9 20 2,46 7,24 4,18
KM12-L4 12 9 20 2,95 8,69 3,48
KM12-L5 12 9 20 3,45 10,13 2,99
KM12-L6 12 9 20 3,94 11,58 2,62
KM12-L7 12 9 20 4,45 13,03 2,33
KM12-L8 12 9 20 4,93 14,48 2,09
KM12-L9 12 9 20 5,44 15,93 1,91
KM12-M1 12 8,5 40 2,36 4,34 20,2
KM12-M2 12 8,5 40 3,18 5,79 15,33
KM12-M3 12 8,5 40 3,96 7,24 12,2
KM12-M4 12 8,5 40 4,75 8,69 10,15
KM12-M5 12 8,5 40 5,54 10,13 8,71
KM12-M6 12 8,5 40 6,32 11,58 7,6
KM12-M7 12 8,5 40 7,11 13,03 6,76
KM12-M8 12 8,5 40 7,92 14,48 6,1
KM12-M9 12 8,5 40 8,71 15,93 5,54
KM12-H1 12 8,5 60 1,98 4,34 25,42
KM12-H2 12 8,5 60 2,64 5,79 19,05
KM12-H3 12 8,5 60 3,3 7,24 15,23
KM12-H4 12 8,5 60 3,99 8,69 12,77
KM12-H5 12 8,5 60 4,65 10,13 10,95
KM12-H6 12 8,5 60 5,31 11,58 9,57
KM12-H7 12 8,5 60 5,97 13,03 8,5
KM12-H8 12 8,5 60 6,63 14,48 7,64
KM12-H9 12 8,5 60 7,29 15,93 6,94
KM14-L1 14 10 22 2,18 4,95 7,94
KM14-L2 14 10 22 2,95 6,6 6,03
KM14-L3 14 10 22 3,71 8,26 4,84
KM14-L4 14 10 22 4,52 9,91 4,08
KM14-L5 14 10 22 5,33 11,56 3,53
KM14-L6 14 10 22 6,17 13,21 3,13
KM14-L7 14 10 22 7,01 14,86 2,8
KM14-L8 14 10 22 7,85 16,51 2,54
KM14-L9 14 10 22 8,71 18,16 2,33
KM14-M1 14 10 50 2,18 4,95 18,05
KM14-M2 14 10 50 2,95 6,6 13,7
KM14-M3 14 10 50 3,71 8,26 10,99
KM14-M4 14 10 50 4,52 9,91 9,28
KM14-M5 14 10 50 5,33 11,56 8,03
KM14-M6 14 10 50 6,17 13,21 7,1
KM14-M7 14 10 50 7,01 14,86 6,37
KM14-M8 14 10 50 7,85 16,51 5,77
KM14-M9 14 10 50 8,71 18,16 5,29
KM14-H1 14 9 80 3,15 4,95 44,44
KM14-H2 14 9 80 4,19 6,6 33,2
KM14-H3 14 9 80 5,26 8,26 26,67
KM14-H4 14 9 80 6,3 9,91 22,16
KM14-H5 14 9 80 7,34 11,56 18,96
KM14-H6 14 9 80 8,41 13,21 16,67
KM14-H7 14 9 80 9,45 14,86 14,79
KM14-H8 14 9 80 10,49 16,51 13,29
KM14-H9 14 9 80 11,56 18,16 12,12
KM15-L1 15 11 25 2,57 5,18 9,58
KM15-L2 15 11 25 3,43 6,91 7,18
KM15-L3 15 11 25 4,27 8,64 5,72
KM15-L4 15 11 25 5,13 10,36 4,78
KM15-L5 15 11 25 5,99 12,09 4,1
KM15-L6 15 11 25 6,83 13,82 3,58
KM15-L7 15 11 25 7,7 15,54 3,19
KM15-L8 15 11 25 8,53 17,27 2,86
KM15-L9 15 11 25 9,4 19 2,6
KM15-M1 15 10 50 3,43 5,18 28,57
KM15-M2 15 10 50 4,57 6,91 21,37
KM15-M3 15 10 50 5,72 8,64 17,12
KM15-M4 15 10 50 6,86 10,36 14,29
KM15-M5 15 10 50 8 12,09 12,22
KM15-M6 15 10 50 9,14 13,82 10,68
KM15-M7 15 10 50 10,29 15,54 9,52
KM15-M8 15 10 50 11,43 17,27 8,56
KM15-M9 15 10 50 12,57 19 7,78
KM15-H1 15 10 80 3,2 5,18 40,4
KM15-H2 15 10 80 4,19 6,91 29,41
KM15-H3 15 10 80 5,23 8,64 23,46
KM15-H4 15 10 80 6.27 10.36 19.56
KM15-H5 15 10 80 7,32 12,09 16,77
KM15-H6 15 10 80 8,36 13,82 14,65
KM15-H7 15 10 80 9,4 15,54 13,03
KM15-H8 15 10 80 10,46 17,27 11,75
KM15-H9 15 10 80 11,51 19 10,68
KM16-L1 16 11 25 2,11 5,41 7,58
KM16-L2 16 11 25 2,79 7,21 5,66
KM16-L3 16 11 25 3,51 9,02 4,54
KM16-L4 16 11 25 4,19 10,82 3,77
KM16-L5 16 11 25 4,9 12,62 3,24
KM16-L6 16 11 25 6,3 16,23 2,52
KM16-L7 16 11 25 7,7 19,84 2,06
KM16-L8 16 11 25 9,09 23,44 1,74
KM16-M1 16 11 55 3,63 5,41 30,9
KM16-M2 16 11 55 4,83 7,21 23,11
KM16-M3 16 11 55 6,05 9,02 18,52
KM16-M4 16 11 55 7,24 10,82 15,36
KM16-M5 16 11 55 8,46 12,62 13,22
KM16-M6 16 11 55 10,87 16,23 10,26
KM16-M7 16 11 55 13,28 19,84 8,38
KM16-M8 16 11 55 15,7 23,44 7,11
KM16-H1 16 11 90 3,3 5,41 42,65
KM16-H2 16 11 90 4,57 7,21 34,09
KM16-H3 16 11 90 5,59 9,02 26,24
KM16-H4 16 11 90 6,86 10,82 22,73
KM16-H5 16 11 90 7,87 12,62 18,95
KM16-H6 16 11 90 10,16 16,23 14,83
KM16-H7 16 11 90 12,45 19,84 12,18
KM16-H8 16 11 90 14,73 23,44 10,33
KM18-L1 18 13 30 3,63 5,72 14,35
KM18-L2 18 13 30 4,75 7,62 10,45
KM18-L3 18 13 30 5,94 9,53 8,36
KM18-L4 18 13 30 7,14 11,43 6,99
KM18-L5 18 13 30 8,31 13,34 5,96
KM18-L6 18 13 30 10,69 17,15 4,64
KM18-L7 18 13 30 14,25 22,86 3,48
KM18-M1 18 13 55 3,68 5,72 26,96
KM18-M2 18 13 55 4,98 7,62 20,83
KM18-M3 18 13 55 6,22 9,53 16,62
KM18-M4 18 13 55 7.47 11,43 13,89
KM18-M5 18 13 55 8,74 13,34 11,96
KM18-M6 18 13 55 11,23 17,15 9,29
KM18-M7 18 13 55 14,96 22,86 6,96
KM18-H1 18 13 90 3,84 5,72 47,87
KM18-H2 18 13 90 5,13 7,62 36,14
KM18-H3 18 13 90 6,4 9,53 28,75
KM18-H4 18 13 90 7,7 11,43 24,13
KM18-H5 18 13 90 8,97 13,34 20,59
KM18-H6 18 13 90 11,53 17,15 16,01
KM18-H7 18 13 90 15,37 22,86 12,02
KM20-L1 20 15 35 2,72 6,32 9,72
KM20-L2 20 15 35 3,61 8,43 7,26
KM20-L3 20 15 35 4,52 10,54 5,81
KM20-L4 20 15 35 5,41 12,65 4,83
KM20-L5 20 15 35 6,32 14,76 4,15
KM20-L6 20 15 35 8,13 18,97 3,23
KM20-L7 20 15 35 10,82 25,3 2,42
KM20-M1 20 14 70 3,05 6,32 21,41
KM20-M2 20 14 70 4,06 8,43 16,02
KM20-M3 20 14 70 5,08 10,54 12,82
KM20-M4 20 14 70 6,27 12,65 10,97
KM20-M5 20 14 70 7,32 14,76 9,41
KM20-M6 20 14 70 9,17 18,97 7,14
KM20-M7 20 14 70 12,22 25,3 5,35
KM20-H1 20 14 100 4,24 6,32 48,08
KM20-H2 20 14 100 5,66 8,43 36,1
KM20-H3 20 14 100 7,06 10,54 28,74
KM20-H4 20 14 100 8,48 12,65 23,98
KM20-H5 20 14 100 9,91 14,76 20,62
KM20-H6 20 14 100 12,73 18,97 16,03
KM20-H7 20 14 100 16,97 25,3 12
KM25-L1 25 19 50 2,06 6,63 10,94
KM25-L2 25 19 50 2,74 8,84 8,2
KM25-L3 25 19 50 3,43 11,05 6,56
KM25-L4 25 19 50 4,11 13,26 5,46
KM25-L5 25 19 50 4,8 15,47 4,69
KM25-L6 25 19 50 6,2 19,89 3,65
KM25-L7 25 19 50 8,26 26,52 2,74
KM25-M1 25 19 80 2,95 6,63 21,74
KM25-M2 25 19 80 3,94 8,84 16,33
KM25-M3 25 19 80 4,9 11,05 13,01
KM25-M4 25 19 80 5,89 13,26 10,85
KM25-M5 25 19 80 6,88 15,47 9,31
KM25-M6 25 19 80 8,84 19,89 7,24
KM25-M7 25 19 80 11,79 26,52 5,43
KM25-H1 25 19 110 4,04 6,63 42,47
KM25-H2 25 19 110 5,38 8,84 31,79
Parameter Teknis2
Nomor Item Beroperasi pada
Diameter Lubang (mm)		 Diameter Poros Bebas
(mm)		 Beban (N) Tinggi Kerja (mm) Tinggi Bebas (mm) Konstanta Pegas (N/mm)
KM25-H3 25 19 110 6,73 11,05 25,46
KM25-H4 25 19 110 8,08 13,26 21,24
KM25-H5 25 19 110 9,4 15,47 18,12
KM25-H6 25 19 110 12.12 19,89 14,16
KM25-H7 25 19 110 16,15 26,52 10,61
KM28-L1 28 22 50 3,76 7,24 14,37
KM28-L2 28 22 50 5 9,65 10,75
KM28-L3 28 22 50 6,27 12,07 8,62
KM28-L4 28 22 50 7,52 14,48 7,18
KM28-L5 28 22 50 8,79 16,89 6,17
KM28-L6 28 22 50 10,03 19,3 5,39
KM28-L7 28 22 50 11,28 21,72 4,79
KM28-L8 28 22 50 13,79 26,54 3,92
KM28-L9 28 22 50 16,31 31,37 3,32
KM28-M1 28 22 80 4,39 7,24 28,07
KM28-M2 28 22 80 5,84 9,65 21
KM28-M3 28 22 80 7,32 12,07 16,84
KM28-M4 28 22 80 8,79 14,48 14,06
KM28-M5 28 22 80 10,24 16,89 12,03
KM28-M6 28 22 80 11,71 19,3 10,54
KM28-M7 28 22 80 13,18 21,72 9,37
KM28-M8 28 22 80 16,1 26,54 7,66
KM28-M9 28 22 80 19,02 31,37 6,48
KM28-H1 28 22 130 4,57 7,24 48,69
KM28-H2 28 22 130 6,07 9,65 36,31
KM28-H3 28 22 130 7,59 12,07 29,02
KM28-H4 28 22 130 9,12 14,48 24,25
KM28-H5 28 22 130 10,64 16,89 20,8
KM28-H6 28 22 130 12,17 19,3 18,23
KM28-H7 28 22 130 13,69 21,72 16,19
KM28-H8 28 22 130 16,71 26,54 13,22
KM28-H9 28 22 130 19,76 31,37 11,2
KM30-L1 30 24 50 3,18 7,62 11,26
KM30-L2 30 24 50 4,22 10,16 8,42
KM30-L3 30 24 50 5,28 12,7 6,74
KM30-L4 30 24 50 6,32 15,24 5,61
KM30-L5 30 24 50 7,39 17,78 4,81
KM30-L6 30 24 50 8,43 20,32 4,21
KM30-L7 30 24 50 9,5 22,86 3,74
KM30-L8 30 24 50 11,61 27,94 3,06
KM30-L9 30 24 50 13,72 33,02 2,59
KM30-M1 30 24 90 3,51 7,62 21,9
KM30-M2 30 24 90 4,7 10,16 16,48
KM30-M3 30 24 90 5,87 12,7 13,18
KM30-M4 30 24 90 7,04 15,24 10,98
KM30-M5 30 24 90 8,2 17,78 9,39
KM30-M6 30 24 90 9,37 20,32 8,22
KM30-M7 30 24 90 10,54 22,86 7,31
KM30-M8 30 24 90 12,9 27,94 5,98
KM30-M9 30 24 90 15,24 33,02 5,06
KM30-H1 30 24 130 4,19 7,62 37,9
KM30-H2 30 24 130 5,59 10,16 28,45
KM30-H3 30 24 130 6,99 12,7 22,77
KM30-H4 30 24 130 8,38 15,24 18,95
KM30-H5 30 24 130 9,78 17,78 16,25
KM30-H6 30 24 130 11,18 20,32 14,22
KM30-H7 30 24 130 12,57 22,86 12,63
KM30-H8 30 24 130 15,37 27,94 10,34
KM30-H9 30 24 130 18,16 33,02 8,75
KM35-L1 35 27 70 3,94 8,38 15,77
KM35-L2 35 27 70 5,23 11,18 11,76
KM35-L3 35 27 70 6,55 13,97 9,43
KM35-L4 35 27 70 7,87 16,76 7,87
KM35-L5 35 27 70 9,17 19,56 6,74
KM35-L6 35 27 70 10,49 22,35 5,9
KM35-L7 35 27 70 11,81 25,15 5,25
KM35-L8 35 27 70 14,43 30,73 4,29
KM35-L9 35 27 70 17,04 36,32 3,63
KM35-M1 35 27 110 4,14 8,38 25,94
KM35-M2 35 27 110 5,51 11,18 19,4
KM35-M3 35 27 110 6,88 13,97 15,51
KM35-M4 35 27 110 8,26 16,76 12,94
KM35-M5 35 27 110 9,63 19,56 11,08
KM35-M6 35 27 110 11,02 22,35 9,71
KM35-M7 35 27 110 12,4 25,15 8,63
KM35-M8 35 27 110 15,14 30,73 7,06
KM35-M9 35 27 110 17,91 36,32 5,98
KM35-H1 35 27 160 4,04 8,38 36,87
KM35-H2 35 27 160 5,38 11,18 27,59
KM35-H3 35 27 160 6,73 13,97 22,1
KM35-H4 35 27 160 8,08 16,76 18,43
KM35-H5 35 27 160 9,42 19,56 15,78
KM35-H6 35 27 160 10,77 22,35 13,82
KM35-H7 35 27 160 12,12 25,15 12,28
KM35-H8 35 27 160 14,81 30,73 10,05
KM35-H9 35 27 160 17,5 36,32 8,5
KM40-L1 40 30 100 2,9 9,14 16,03
KM40-L2 40 30 100 3,86 12,19 12
KM40-L3 40 30 100 4,8 15,24 9,58
KM40-L4 40 30 100 5,77 18,29 7,99
KM40-L5 40 30 100 6,73 21,34 6,84
KM40-L6 40 30 100 7,7 24,38 6
KM40-L7 40 30 100 8,66 27,43 5,33
KM40-L8 40 30 100 10,59 33,53 4,36
KM40-L9 40 30 100 12,52 39,62 3,69
KM40-M1 40 30 150 5,44 9,14 40,54
KM40-M2 40 30 150 7,24 12,19 30,3
KM40-M3 40 30 150 9,04 15,24 24,19
KM40-M4 40 30 150 10,85 18,29 20,16
KM40-M5 40 30 150 12,65 21,34 17,26
KM40-M6 40 30 150 14,48 24,38 15,15
KM40-M7 40 30 150 16.28 27,43 13.45
KM40-M8 40 30 150 19,89 33,53 11
KM40-M9 40 30 150 23,5 39,62 9,31
KM40-H1 40 30 300 5,66 9,14 86,21
KM40-H2 40 30 300 7,54 12,19 64,52
KM40-H3 40 30 300 9,42 15,24 51,55
KM40-H4 40 30 300 11.33 18,29 43,1
KM40-H5 40 30 300 13,21 21,34 36,9
KM40-H6 40 30 300 15,09 24,38 32,29
KM40-H7 40 30 300 16,97 27,43 28,68
KM40-H8 40 30 300 20,75 33,53 23,47
KM40-H9 40 30 300 24,54 39,62 19,89
KM45-L1 45 35 110 3,38 9,91 16,85
KM45-L2 45 35 110 4,52 13,21 12,66
KM45-L3 45 35 110 5,64 16,51 10,12
KM45-L4 45 35 110 6,76 19,81 8,43
KM45-L5 45 35 110 7,9 23,11 7,23
KM45-L6 45 35 110 9,02 26,42 6,32
KM45-L7 45 35 110 10,16 29,72 5,62
KM45-L8 45 35 110 12,4 36,32 4,6
KM45-L9 45 35 110 14,66 42,93 3,89
KM45-M1 45 35 225 5,33 9,91 49,13
KM45-M2 45 35 225 6,99 13,21 36,17
KM45-M3 45 35 225 9,14 16,51 30,53
KM45-M4 45 35 225 10,8 19,81 24,97
KM45-M5 45 35 225 12,7 23,11 21,61
KM45-M6 45 35 225 14,48 26,42 18,84
KM45-M7 45 35 225 16,26 29,72 16,72
KM45-M8 45 35 225 19,81 36,32 13,63
KM45-M9 45 35 225 23,37 42,93 11,5
KM45-H1 45 35 400 6,43 9,91 114,94
KM45-H2 45 35 400 8,38 13,21 82,82
KM45-H3 45 35 400 11,2 16,51 75,33
KM45-H4 45 35 400 12,95 19,81 58,31
KM45-H5 45 35 400 15,37 23,11 51,68
KM45-H6 45 35 400 17,27 26,42 43,72
KM45-H7 45 35 400 19,68 29,72 39,88
KM45-H8 45 35 400 24,26 36,32 33,17
KM45-H9 45 35 400 28,45 42,93 27,62
KM50-L1 50 40 110 4,83 10,29 20,15
KM50-L2 50 40 110 6,1 13,72 14.44
KM50-L3 50 40 110 7,87 17,15 11,85
KM50-L4 50 40 110 9,4 20,57 9,85
KM50-L5 50 40 110 11,3 24 8,66
KM50-L6 50 40 110 12,7 27,43 7,47
KM50-L7 50 40 110 14,99 30,86 6,93
KM50-L8 50 40 110 18,16 37,72 5,62
KM50-L9 50 40 110 21,34 44,58 4,73
KM50-L10 50 40 110 24,64 51,44 4,1
KM50-M1 50 40 225 4,62 10,29 39,68
KM50-M2 50 40 225 6,35 13,72 30,53
KM50-M3 50 40 225 7,49 17,15 23,29
KM50-M4 50 40 225 8,89 20,57 19,26
KM50-M5 50 40 225 10,54 24 16,72
KM50-M6 50 40 225 11,89 27,43 14,48
KM50-M7 50 40 225 13,59 30,86 13,03
KM50-M8 50 40 225 16,71 37,72 10,71
KM50-M9 50 40 225 19,61 44,58 9,01
KM50-M10 50 40 225 22,48 51,44 7,77
KM50-H1 50 40 400 5,92 10,29 91,53
KM50-H2 50 40 400 7,8 13,72 67,57
KM50-H3 50 40 400 10,16 17,15 57,22
KM50-H4 50 40 400 11,79 20,57 45,56
KM50-H5 50 40 400 14,15 24 40,61
KM50-H6 50 40 400 15,62 27,43 33,87
KM50-H7 50 40 400 17,91 30,86 30,89
KM50-H8 50 40 400 21,54 37,72 24,72
KM50-H9 50 40 400 25,65 44,58 21,13
KM50-H10 50 40 400 29,21 51,44 17,99
KM55-L1 55 45 125 5,59 11,05 22,89
KM55-L2 55 45 125 7,72 14,73 17,83
KM55-L3 55 45 125 9,68 18,41 14,3
KM55-L4 55 45 125 11,48 22,1 11,77
KM55-L5 55 45 125 13,92 25,78 10,54
KM55-L6 55 45 125 15,52 29,46 8,97
KM55-L7 55 45 125 18,41 33,15 8,49
KM55-L8 55 45 125 21,67 40,51 6,63
KM55-L9 55 45 125 25,65 47,88 5,62
KM55-L10 55 45 125 29,77 55,25 4,91
KM55-M1 55 45 250 3,1 11,05 31,45
KM55-M2 55 45 250 4,11 14,73 23,54
KM55-M3 55 45 250 5,16 18,41 18,85
KM55-M4 55 45 250 6,2 22,1 15,72
KM55-M5 55 45 250 7,21 25,78 13,46
KM55-M6 55 45 250 8,26 29,46 11,79
KM55-M7 55 45 250 9,27 33,15 10,47
KM55-M8 55 45 250 11.33 40,51 8,57
KM55-M9 55 45 250 13,41 47,88 7,25
KM55-M10 55 45 250 15,47 55,25 6,28
KM55-H1 55 45 400 5,31 11,05 69,69
KM55-H2 55 45 400 7,24 14,73 53,4
KM55-H3 55 45 400 9,09 18,41 42,87
KM55-H4 55 45 400 10,64 22,1 34,9
KM55-H5 55 45 400 12,24 25,78 29,54
KM55-H6 55 45 400 14,1 29,46 26,04
KM55-H7 55 45 400 15,82 33,15 23,08
KM55-H8 55 45 400 19,3 40,51 18,86
KM55-H9 55 45 400 23,11 47,88 16,15
KM55-H10 55 45 400 26,54 55,25 13,93
KM60-L1 60 50 135 5,59 11,43 23,12
KM60-L2 60 50 135 7,47 15,24 17,37
KM60-L3 60 50 135 9,32 19,05 13,87
KM60-L4 60 50 135 11,2 22,86 11,58
KM60-L5 60 50 135 13,06 26,67 9,92
KM60-L6 60 50 135 14,94 30,48 8,69
KM60-L7 60 50 135 16,79 34,29 7,71
KM60-L8 60 50 135 20,52 41,91 6,31
KM60-L9 60 50 135 24,26 49,53 5,34
KM60-L10 60 50 135 27,99 57,15 4,63
KM60-M1 60 50 275 6,65 11,43 57,53
KM60-M2 60 50 275 8,86 15,24 43,1
KM60-M3 60 50 275 11,07 19,05 34,46
KM60-M4 60 50 275 13,28 22,86 28,71
KM60-M5 60 50 275 15,49 26,67 24,6
KM60-M6 60 50 275 17,7 30,48 21,52
KM60-M7 60 50 275 19,94 34,29 19,16
KM60-M8 60 50 275 24,36 41,91 15,67
KM60-M9 60 50 275 28,78 49,53 13,25
KM60-M10 60 50 275 33,22 57,15 11,49
KM60-H1 60 50 450 7,75 11,43 122,28
KM60-H2 60 50 450 10,31 15,24 91,28
KM60-H3 60 50 450 12,9 19,05 73,17
KM60-H4 60 50 450 15,47 22,86 60,89
KM60-H5 60 50 450 18,06 26,67 52,26
KM60-H6 60 50 450 20,62 30,48 45,64
KM60-H7 60 50 450 23,22 34,29 40,65
KM60-H8 60 50 450 28,37 41,91 33,23
KM60-H9 60 50 450 33,53 49,53 28,13
KM60-H10 60 50 450 38,68 57,15 24,36
