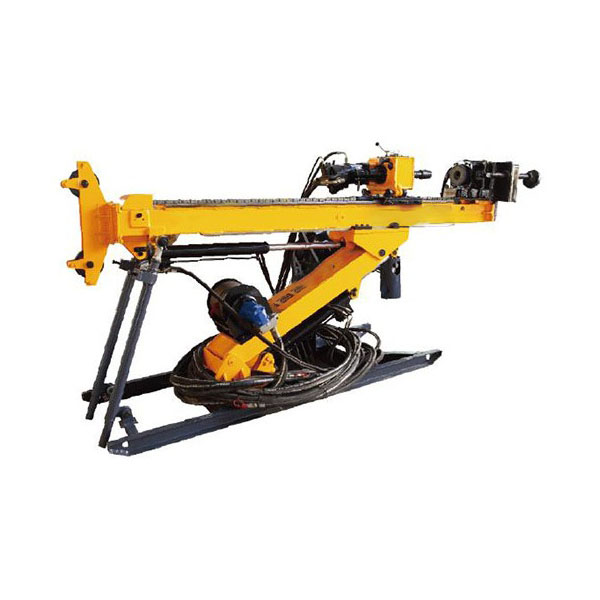

Rig pengeboran terowongan hidrolik penuh

Rig pengeboran terowongan hidraulik penuh untuk pertambangan bawah tanah

Rig pengeboran terowongan hidraulik penuh ini dirancang khusus untuk pertambangan bawah tanah dan konstruksi terowongan. Rig ini memiliki struktur kompak dan operasi yang fleksibel, memungkinkan pengeboran yang efisien dan aman di ruang terbatas. Rig ini dapat beradaptasi dengan kondisi kerja yang kompleks dan memberikan kinerja yang andal.

Hubungi Kami
Deskripsi

Rig Bor Terowongan Hidraulik Penuh

Mesin bor terowongan hidraulik sepenuhnya adalah perangkat bor yang sangat efisien, dirancang khusus untuk terowongan pertambangan dan proyek teknik bawah tanah. Mesin ini dapat beroperasi dengan fleksibel di ruang yang terbatas, sehingga cocok untuk eksplorasi dan konstruksi di lingkungan geologis yang kompleks, dan banyak digunakan dalam berbagai proyek teknik bawah tanah.

Fitur Rig Bor Terowongan Hidraulik Penuh

  • Rig ini menggunakan struktur terpisah, sehingga ringan, mudah diangkut, dan nyaman untuk dioperasikan di ruang sempit.
  • Unit tenaga menggunakan motor tahan ledakan yang dipadukan dengan sistem hidraulik canggih untuk memastikan keamanan dan keandalan.
  • Chuck hidraulik dirancang untuk memungkinkan pengencangan dan pelepasan cepat batang bor, serta dilengkapi dengan perlindungan mati daya.
  • Tiang dapat digeser dan diperpanjang, menyesuaikan dengan fondasi untuk meningkatkan stabilitas operasional dan akurasi pengeboran.
  • Mesin ini menawarkan kemampuan pengeboran multi-sudut; tiang dan lengan ayun dapat disesuaikan secara fleksibel untuk memenuhi berbagai kebutuhan pengeboran.
  • Kepala daya menyediakan rentang kecepatan luas dan torsi kuat, cocok untuk operasi di berbagai lapisan tanah.

Bidang Aplikasi

  1. Eksplorasi geologi tambang dan terowongan.
  2. Konstruksi terowongan kereta api dan jalan raya.
  3. Proyek bawah tanah untuk konservasi air dan pembangkit listrik tenaga air.
  4. Pengembangan ruang bawah tanah dan penguatan struktur.
  5. Ekstraksi gas dan pengeboran lubang keamanan di tambang batubara.
Parameter Teknis
Rig pengeboran terowongan hidraulik penuh untuk pertambangan bawah tanah
Model BYKD-3B
Item Unit Parameter Catatan
Kapasitas Bor Arah Pengeboran / Vertikal ke Bawah Vertikal ke Atas
BQ Batang Bor (1,5 m) m 400 200 φ55,6 mm
NQ Batang Bor (1,5 m) 300 150 Φ69,9 mm
Batang Bor HQ (1,5 m) 200 100 φ88,9 mm
Motor Model / YE3-225M
Daya Terukur kW 45
Kecepatan Nominal r/min 1480
Kepala Daya Kecepatan Putaran Maksimum r/min 1200
Torsi Maksimum N·m 855
Rentang Kecepatan r/min 430 hingga 858 Gigi 1
595 hingga 1200 Gigi II
Torsi yang Sesuai N·m 855 hingga 438 Gigi I
630 hingga 316 Gigi II
Diameter Lubang Melalui Poros Utama mm Jenis Penggerak Atas
Jarak Perjalanan mm 275
Mekanisme Pengumpanan Jarak Gerak Pengumpanan mm 1800
Gaya Angkat Maksimum kN 60
Gaya Pengumpanan Maksimum kN 30
Tiang Sudut pengeboran derajat -90 hingga +90
Jarak Geser mm 1300
Hoist Tali Baja Gaya Angkat Tali Tunggal kN 8 Lapisan Pertama
Kecepatan Pengangkatan m/min 160 Lapisan Pertama
Panjang Tali Baja m 350
Diameter Tali Baja mm 6
Penahan Lubang Batang Bor yang Dapat Digunakan / BQ, NQ, HQ, PQ
Lubang Melalui mm Φ124
Dimensi (P x L x T) Mesin Utama mm 3456x1290x1620
Pembangkit Listrik mm 1910x1080x1180
Kabinet Kontrol mm 860x400x1080
Berat Mesin Utama kg 1450
Stasiun Daya kg 1140
Kabinet Kontrol kg 130
