rig bor inti untuk cadangan mineral dan penggunaan teknik

Rig bor inti untuk penambangan mineral dan penggunaan teknik

Rig bor inti adalah perangkat khusus untuk eksplorasi mineral dan teknik. Perangkat ini secara efisien mengambil sampel inti bawah tanah, menyediakan data yang andal untuk analisis dan penilaian sumber daya. Perangkat ini memiliki struktur kompak, mudah dioperasikan, dan cocok untuk berbagai lingkungan geologis.

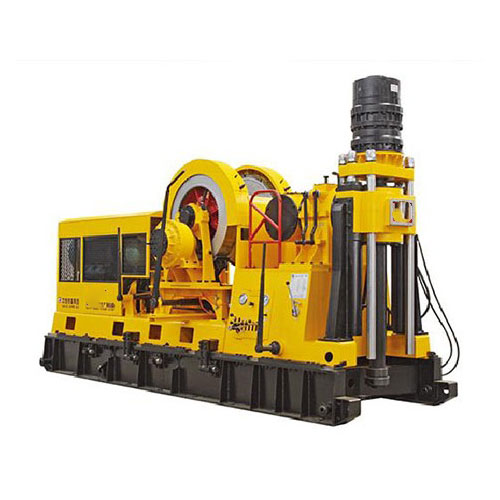

Rig bor inti

Rig bor inti adalah perangkat pengeboran lubang dalam yang sangat efisien, terutama menggunakan mata bor berlian atau karbida untuk pengeboran inti batuan. Peralatan ini dirancang khusus untuk eksplorasi sumber daya mineral bawah tanah, pengembangan energi, dan penelitian geologi, memungkinkan pengumpulan sampel inti berkualitas tinggi di bawah berbagai kondisi geologi yang kompleks.

Fitur rig bor inti

Rig ini memiliki kinerja yang kuat dan output torsi tinggi, dengan rentang kecepatan pengeboran yang dapat disesuaikan untuk memenuhi persyaratan kedalaman dan lapisan geologi yang berbeda.

Struktur winch lateral, sistem pengangkatan dan pengereman yang sensitif dan andal, serta rem air memastikan operasi yang aman.

Rig ini mudah dioperasikan dan dirawat, menjamin efisiensi kerja dan keselamatan personel.

Bidang Aplikasi Rig Bor Inti

Rig bor inti banyak digunakan dalam survei geologi, eksplorasi mineral, eksplorasi batubara, studi hidrogeologi, konstruksi sumur air, pengembangan lapangan minyak dan gas dangkal, eksplorasi sumur geotermal, serta proyek ventilasi dan drainase tambang.

Rig ini juga cocok untuk konstruksi tiang fondasi berdiameter besar dan berbagai tugas pengeboran teknik.

Rig bor inti untuk penambangan mineral dan penggunaan teknik
Model		BXY-9
Parameter Dasar BXY-9
Kedalaman Bor		3200m (batang bor standar Φ73mm)
		2600m (batang bor standar Φ89mm)
		4200m (batang bor NQ)
		3200m (batang bor HQ)
Sudut Rotasi Kepala Bor		0 hingga 360 derajat
Dimensi (P x L x T)		5730 x 2040 x 3400 mm (dengan motor)
Dimensi (P x L x T)		6088 x 2040 x 3400 mm (dengan mesin diesel)
Berat Rig		17000 kg (dengan motor)
Berat Rig		17.600 kg (dengan mesin diesel)
2. Kepala Putar (dengan unit daya 160 kW, 1480 putaran per menit)
Kecepatan Poros	Kecepatan Rendah Maju	82, 119, 170, 234, 333 putaran per menit
	Kecepatan Tinggi Maju	240, 338, 484, 683, 949 r/min
	Kecepatan Rendah Mundur	29 rpm
	Kecepatan Tinggi Mundur	84 putaran per menit
Jarak gerak spindel		1200 mm
Gaya Angkat Maksimum Poros		643 kN
Tekanan Maksimum Spindel		339 kN
Torsi Maksimum Spindle		18.610 N·m
Diameter Lubang Melalui Spindle		118 mm
3. Hoist (dengan unit daya 160kW, 1480 putaran per menit)
Kapasitas Angkat Tali Tunggal Maksimum (lapisan ketiga)		165 kN
Kecepatan Angkat (lapisan ketiga)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Diameter Tali Baja		26 mm
Kapasitas Tali pada Drum		400 m
4. Perangkat Pemindah Rig
Jarak Piston Silinder		800 mm
5. Sistem Hidraulik
Tekanan Kerja Sistem		16 MPa
Volume Pompa Minyak Gigi		50+25 ml/putaran
6. Daya Rig
Model	Y2-315L1-4 Motor		YC6M265L-D20 Mesin Diesel
Daya	160 kW		170 kW
Kecepatan	1480 putaran per menit		1500 putaran per menit
BXY-9B Parameter Dasar
Kedalaman Bor		3400 m (batang bor standar Φ73 mm)
		2800 m (batang bor standar Φ89 mm)
		4200 m (batang bor NQ)
		3200m (batang bor HQ)
Dimensi (P x L x T)		7005 x 2040 x 3400mm (dengan motor)
Dimensi (P x L x T)		7362 x 2040 x 3400mm (dengan mesin diesel)
Berat Rig		19900 kg (dengan motor)
Berat Rig		20.500 kg (dengan mesin diesel)
2. Spindel (dengan unit daya 160 kW, 1480 putaran per menit)
Kecepatan Poros	Kecepatan Rendah Maju	82, 119, 170, 234, 333 r/min
	Kecepatan Tinggi	240, 338, 484, 683, 949 putaran per menit
	Kecepatan Rendah Mundur	29 putaran per menit
	Kecepatan Tinggi Mundur	84 putaran per menit
Jarak gerak spindel		950 mm
Gaya Angkat Maksimum Spindel		643 kN
Tekanan Maksimum Spindel		339 kN
Torsi Maksimum Spindle		18610 N·m
Torsi Balik Maksimum Spindel		52024 N·m
Diameter Lubang Melalui Spindel		118 mm
3. Meja Putar (dengan unit daya 160kW, 1480 putaran per menit)
Kecepatan Meja Putar	Kecepatan Rendah Maju	28, 41, 58, 80, 114 r/min
	Kecepatan Tinggi Maju	82, 116, 166, 234, 326 r/min
	Kecepatan Rendah Mundur	10 r/min
	Kecepatan Tinggi Mundur	28 putaran per menit
Muatan Statis Maksimum Meja Putar		1335 kN
Beban Dinamis Maksimum Meja Putar		720 kN
Torsi Maksimum Meja Putar		54155 N·m
Torsi Balik Maksimum Meja Putar		151.390 N·m
Diameter Lubang Melalui Meja Putar		494 mm
4. Hoist (dengan unit daya 160kW, 1480 putaran per menit)
Kapasitas Angkat Tali Tunggal Maksimum (lapisan ketiga)		165 kN
Kecepatan Angkat (lapisan ketiga)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Diameter Tali Baja		26 mm
Kapasitas Tali pada Drum		400 m
5. Perangkat Pemindah Rig
Jarak Piston Silinder		800 mm
6. Sistem Hidraulik
Tekanan Kerja Sistem		16 MPa
Volume Pompa Minyak Gigi		50+25 ml/putaran
7. Daya Rig
Model	Y2-315L1-4 Motor		YC6M265L-D20 Mesin Diesel
Daya	160 kW		170 kW
Kecepatan	1480 putaran per menit		1500 putaran per menit
